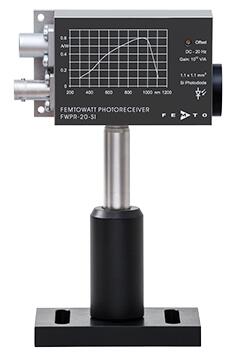

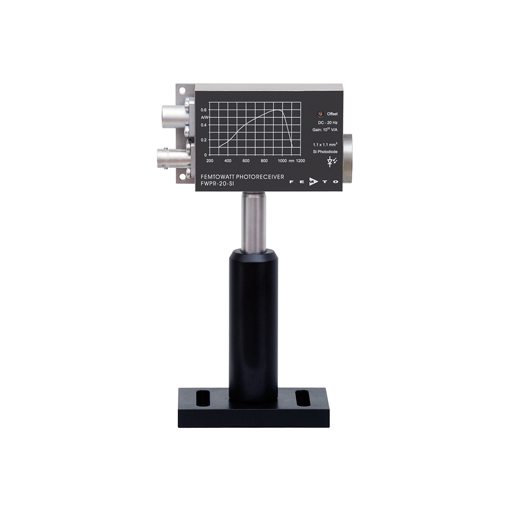

德国Femto FEMTOWATT光电接收器系列FWPR-20

特征

Ø  低噪声-NEP  0.7 fW/√H

Ø  已经集成了高达10¹² V/A 的高增益互阻放大器

Ø  波长范围从320 nm到1700 nm

高灵敏度和极低的噪声

FWPR-20系列的Femtowatt光电接收器将低噪声Si或InGaAs PIN光电二极管与专门开发的低噪声跨阻放大器相结合，可实现高达10¹² V/A 的高增益。这种独特的组合使光接收器具有极高的灵敏度和极低的NEP，仅为 0.7 fW/√H。因此，可以直接测量低至约50 fW的光功率。结合可选的FEMTO锁定放大器，甚至可以检测到亚飞瓦范围内的功率。

替代昂贵的APD，PMT或LN冷却的红外探测器

由于具有高的灵敏度，FWPR-20飞瓦光接收器可以在许多应用中替代APD和PMT。既不需要昂贵的高压电源，也不需要冷却。

与基于APD的光子计数模块相似，FWPR-20-SI在可见光和近红外范围内具有高的灵敏度和量子效率。FWPR-20-SI光接收器在非时间紧迫的应用中可获得可比的结果，例如，当来自光子计数器的信号经过10 ms或更长时间的积分时。

在近红外光谱中，InGaAs模型FWPR-20-IN可获得与基于液氮冷却锗探测器的成本更高且复杂的系统类似的结果。由于已经集成的跨阻放大器的高增益和低噪声，FWPR-20飞瓦光电接收器可实现伏特范围内的输出信号，因此无需进一步放大。

应用领域

Ø  荧光测量

Ø  光谱学

Ø  电泳法

Ø  色谱法

Ø  替代光电倍增管（PMT），雪崩光电二极管（APD）和液氮冷却的锗光电二极管

模型	FWPR-20-SI	FWPR-20-IN
光电二极管	1.1 x 1.1 mm 2硅	0.5 mm直径InGaAs PIN
光谱范围	320 ... 1100纳米	900 ... 1700纳米
带宽（−3 dB）	直流... 20 Hz	直流... 20 Hz
上升/下降时间（10％-90％）	18毫秒	18毫秒
跨阻增益	1   x 1012 V/A	1 x 1011 V/A
最大转换增益	0,6   x 1012 V/W (@ 960 nm)	0,95 x 1011 V/W (@ 1550 nm)
NEP（@ 1赫兹）	0,7   fW/√Hz (@ 960 nm)	7,5 fW/√Hz (@ 1550 nm)
数据表

最大输出电压为±10 V（@ 100kΩ负载）。偏移量可通过微调器调节。带光纤输入的设备可选。输出短路保护。M4和8-32螺纹孔，用于常见的设备支架。电源电压±经由3针Lemo 15 V ®插座。包括合适的插头。可选提供PS-15系列的匹配电源。有关更多详细信息，请参见数据表。
