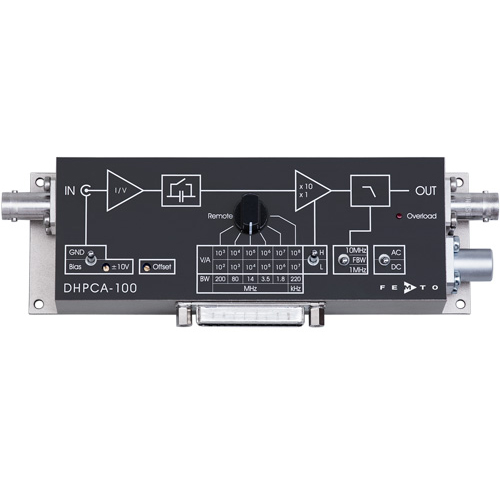

DHPCA-100具有可调放大的快速电流放大器
可变增益高达200 MHz - DHPCA
![DHPCA-100_R2_web.jpg DHPCA-100_R2_web.jpg](/data/uPhoto/DHPCA-100_R2_web.jpg)
功能
Ø 跨阻抗从102 bis 108 V/A
Ø 带宽高达200 MHz
Ø 上升时间可达1.8 ns
Ø 内部信号滤波器
Ø 可调偏压
Ø 设备端和数字接口的设置
特高功率放大器,频率高达200 MHZ
DHPCA-100具有许多有用的功能,因此可变MHz放大器适用于需要将小电流快速转换为可重复使用输出电压的所有应用。它适用于高达200 MHz的直流和交流测量,低至ns范围的时间分辨测量以及快速锁定系统的前置放大器。
所述DHPCA-100的许多性能是:10的可调增益2双10 8 V / A,可调偏置和偏移电压可连接10 MHz和1兆赫的低通滤波器,可切换的AC / DC耦合,并且所有的重要特征的可能性直接在设备上或通过数字接口,例如与PC。所有这些都安装在坚固,紧凑且符合EMC标准的外壳中,可以直接在电源放大,无需长电缆或影响信号的干扰。
带宽和频率响应
DHPCA-100提供特佳增益和带宽。即使跨阻为1 x 10 8 V / A,它仍可提供220 kHz的3 dB带宽,而带宽范围为10 2至200 MHz是。如果在某些应用中不需要全带宽以支持特高灵敏度,则可以通过切换到10 MHz或1 MHz带宽来实现低至亚纳安范围的精确电流测量。
应用
Ø 用于快速光电二极管的放大器
Ø 光谱
Ø 用于RF锁定,A / D转换器,瞬态记录器等的前置放大器
Ø 通用放大器,用于快速测量小电流
Model | DHPCA-100 |
Performance Range | Low Noise | High Speed |
Transimpedance [V/A] | 102 | 103 | 104 | 105 | 106 | 107 | 103 | 104 | 105 | 106 | 107 | 108 |
Bandwidth (−3 dB) [MHz] | 200 | 80 | 14 | 3.5 | 1.8 | 0.22 | 175 | 80 | 14 | 3.5 | 1.8 | 0.22 |
Rise Time (10 % - 90 %) | 1.8 ns | 4.4 ns | 25 ns | 0.1 µs | 0.2 µs | 1.6 µs | 2.0 ns | 4.4 ns | 25 ns | 0.1 µs | 0.2 µs | 1.6 µs |
Equ. Input Noise [/√Hz] | 220 pA | 17 pA | 2.2 pA | 490 fA | 140 fA | 51 fA | 155 pA | 6.1 pA | 1.5 pA | 440 fA | 140 fA | 51 fA |
Accuracy Performance | Gain ±1 % |
Low Pass Filter | Switchable to 1 MHz, 10 MHz or full bandwidth |
Output Performance | ±1 V @ 50 Ω load |
Bias Voltage | ±10 V, max. 22 mA, connected to BNC-shield, switchable to GND |
Power Supply | ±15 V, +110 mA/−90 mA |
Control Interface | Opto-isolated digital inputs, TTL/CMOS compatible, analog offset control voltage input |
Case | 170 x 60 x 45 mm (L x W x H), Weight 320 g (0.74 lb.) |
