描述

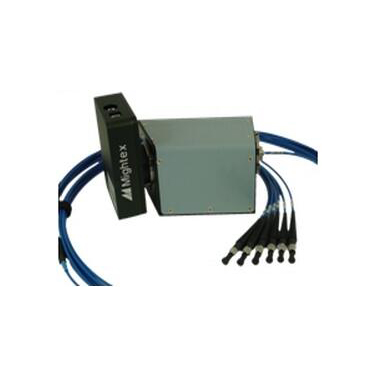

多通道光谱仪用于同时监测或测量多个样品或光源。传统意义上说，多通道成像光谱仪只有在要求苛刻的实验室和工业应用中使用的昂贵且笨重的工具。Mightex充分利用先进的光学和CCD相机，给市场带来一个紧凑、低成本、具有高光谱分辨率和高光通量的多通道光纤光谱仪。

Mightex多通道光谱仪内部是一个具有高通量的扁平成像光谱仪。多个输入光纤，各自代表一个独立的信号通道，沿着成象摄谱仪的输入狭缝对齐。每个通道的谱线是通过一个高效率的衍射光栅，然后分散到2维的CCD传感器上成像。来自每个通道的光占用CCD传感器上不同的行。所有通道都同时曝光，然后与每个通道相关联的行合并在一起，产生通道频谱。光纤通道的适当间距从根本上消除相邻通道之间的串扰。

标准的CCD相机有一个½“130万像素的索尼ICX205成像元件，它有一个12位的ADC。曝光时间(积分时间)可在50us 和 200s之间变化。电子硬件还包括触发输入和四个可编程的数字I/O 以用于和其它设备(如光源)连接。光谱仪通过一个USB2.0接口控制，也通过它提供操作光谱仪所需的电源。Mightex也 集成其它的相机来建立用户自定义的多通过光谱仪。

光纤输入端是和SMA905接头连接好的。还可以用套管把光纤和其它SMA接头连接。标准软件包包括功能强大的多通道ＰＣ软件，以及用于进一步开发用的软件开发包(SDK)。该软件还支持辐照度校准和光度的计算。

技术参数

通道数                     6

光学平台                   F/2 高分辨率扁平成像分光仪

波长范围                   380-780 nm

分辨率                     1.2 nm

滤光片                     长通

入射狭缝                   5 (10, 25, 50, 100, 200或者无狭缝)μm

输入光纤接头               SMA 905

输入光纤直径               0.22

探测器                     Sony ICX205AL

像素数量                   1392x1040

像素尺寸                   4.65x4.65 μm

有效像素深度               200,000 电子

信噪比                     1000:1(满信号时)

A/D 分辨率                 12 位

积分时间                   0.05 ～ 200,000 ms

硬件增益                   6-43 dB

GPIO                       4 可编程用 I/Os

PC 接口                    USB 2.0

触发器/GPIO接口            DIN8
