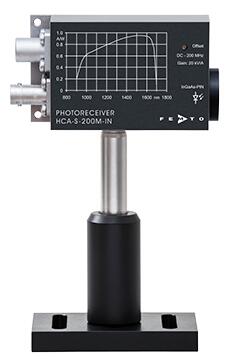

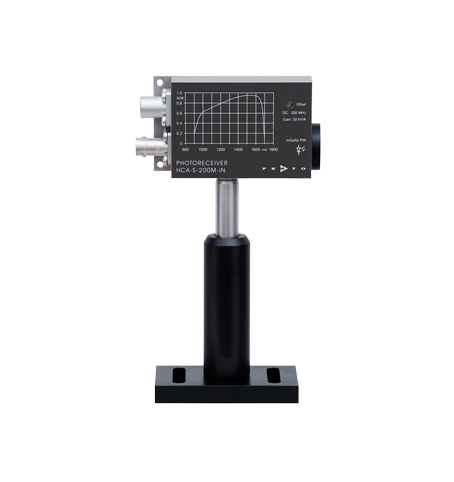

德国Femto 200 MHZ影像接收器系列HCA-S-200M

特征

Ø  Si-PIN和InGaAs-PIN光电二极管

Ø  波长范围从320到1700 nm

Ø  直流至200 MHz的带宽

Ø  最大转换增益1.9 x 10⁴ V/W

Ø  最低NEP 5.2 pW/√Hz

Ø  自由喷射或光纤输入

高灵敏度，大带宽

高质量光电二极管与久经考验的FEMTO放大器技术相结合，形成了具有高性能的新型光电接收器系列。HCA-S-200M可提供大面积的Si-PIN和InGaAs-PIN光电二极管，其覆盖320至1000 nm或900至1700 nm的光谱范围。集成放大器的跨阻为 2 x 10⁴ V/A，因此最大转换增益为1.9 x 10 4InGaAs模型的V/W在1550 nm处。多级直流耦合放大器可实现从直流到200 MHz最大带宽的测量，对应的最小上升时间为1.8 ns。低噪声设计的最低NEP仅为5 pW/√Hz，这意味着可以直接检测到微瓦范围内的短脉冲，而无需进一步进行信号平均。

适配的照片接收器可获得特佳结果

每个应用程序都是不同的，并且对带宽，增益和灵敏度有特定的要求。因此，除了标准产品外，FEMTO还为各种应用提供客户特定的照片接收器。这些参数经过特别优化，可以满足各自任务的要求，甚至可以在有利的条件下针对单个项目进行优化。请与我们联系了解更多详情。

应用领域

Ø  光谱学

Ø  快速脉冲和瞬态测量

Ø  光学触发

Ø  示波器A/D转换器和RF锁定放大器的光学接收器

模型	HCA-S-200M-SI	HCA-S-200M-IN
光电二极管	0.8毫米Ø硅PIN	0.3毫米ØInGaAs PIN
光谱范围	320 ... 1000纳米	900 ... 1700纳米
带宽（-3 dB）	直流... 200 MHz	直流... 200 MHz
上升/下降时间（10％-90％）	1.8纳秒	1.8纳秒
跨阻抗	2 x 104 V/A	2 x 104 V/A
最大转换增益	1.1 x 104 V/W   (@ 800 nm)	1.9 x   104 V/W   (@ 1550 nm)
最小NEP（@ 10 MHz）	10 pW/√Hz   (@ 800 nm)	5.2 pW/√Hz   (@ 1550 nm)
输入选项	自由射流（FS），FC或SMA	自由喷射（FS）或FC
数据表

最大输出电压±1.7 V （@ 50Ω负载）。偏移量可通过微调器调节。具有交流耦合的设备是可选的。输出短路保护。免费喷墨照片接收器具有M4和8-32螺纹孔，可与常见的设备支架一起使用。

电源电压±经由3针Lemo 15 V ®插座。包括合适的插头。可选提供PS-15系列的匹配电源。有关更多详细信息，请参见数据表。
