LM2672MX-3.3 DC-DC开关电源 6.5V 至 40V、1A 低元件数降压稳压器

更新:2021-8-31 16:15:25      点击:
  • 产品品牌   TI(德州仪器)
  • 产品型号   LM2672MX-3.3
  • 产品描述   LM2672 系列稳压器是采用 LMDMOS 工艺构建的单片集成 DC-DC 转换器。这些稳压器为降压(降压)开关稳压器提供所有有源功能,能够以出色的线路和负载调节驱动 1A 负载电流...

PDF下载 询价 申请样品

产品介绍

只做自己库存!LM2672MX到货不缺货!

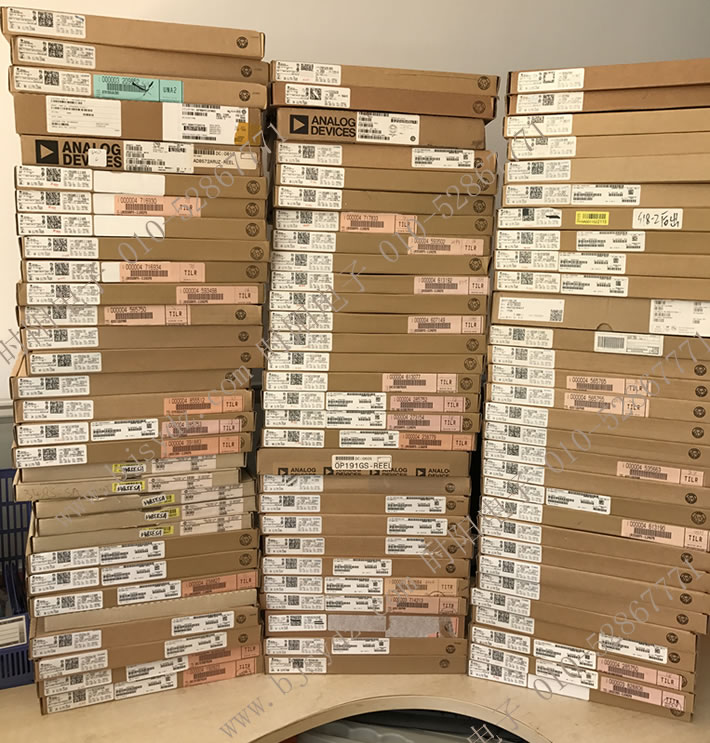

 本公司有大量库存,欢迎您前来看货,验货!

 注意:此货只出整盘,只供中发、华强市场!

   只给懂货的人!不要问质量怎么样!



LM2672MX-3.3 DC-DC开关电源 6.5V 40V1A 低元件数降压稳压器

型号

包装数量

套餐引脚

工作温度范围 (°C)

LM2672LD-ADJ / NOPB

1,000 | T&R

WSON (NHN) | 16

-40 125

LM2672M-12/NOPB

95 |

SOIC (D) | 8

-40 125

LM2672M-3.3/NOPB

95 |

SOIC (D) | 8

-40 125

LM2672M-5.0/NOPB

95 |

SOIC (D) | 8

-40 125

LM2672M-ADJ/NOPB

95 |

SOIC (D) | 8

-40 125

LM2672MX-12/NOPB

2,500 |

SOIC (D) | 8

-40 125

LM2672MX-3.3/NOPB

2,500 |

SOIC (D) | 8

-40 125

LM2672MX-5.0/NOPB

2,500 |

SOIC (D) | 8

-40 125

LM2672MX-ADJ/NOPB

2,500 |

SOIC (D) | 8

-40 125

LM2672N-12/NOPB

40 |

PDIP (P) | 8

-40 125

LM2672N-3.3/NOPB

40 |

PDIP (P) | 8

-40 125

LM2672N-5.0/NOPB

40 |

PDIP (P) | 8

-40 125

LM2672N-ADJ / NOPB

40 |

PDIP (P) | 8

-40 125

LM2672M-3.3

95 |

SOIC (D) | 8

-40 125

LM2672M-5.0

95 |

SOIC (D) | 8

-40 125

LM2672M-ADJ

95 |

SOIC (D) | 8

-40 125

LM2672MX-5.0

2,500 |

SOIC (D) | 8

-40 125

LM2672MX-ADJ

2,500 |

SOIC (D) | 8

-40 125



LM2672 系列稳压器是采用 LMDMOS 工艺构建的单片集成 DC-DC 转换器。这些稳压器为降压(降压)开关稳压器提供所有有源功能,能够以出色的线路和负载调节驱动 1A 负载电流。这些器件提供 3.3 V5 V12 V 的固定输出电压和可调输出版本。

这些稳压器需要最少数量的外部组件,使用简单,包括获得专利的内部频率补偿、固定频率振荡器、外部关断、软启动和频率同步。

LM2672 系列在 260 kHz 的开关频率下运行,因此允许使用比低频开关稳压器所需的尺寸更小的滤波器组件。由于其非常高的效率 (>90%),印刷电路板上的铜迹线是唯一需要的散热片。

效率高达 96%

Ø  提供 8 引脚 SOIC PDIP 封装

Ø  仅需要 5 个外部组件

Ø  3.3V5V12V 和可调输出版本

Ø  可调版本输出电压范围:1.21 V 37 V

Ø  线路和负载条件下的±1.5% 最大输出电压容差

Ø  指定的 1A 输出负载电流

Ø  宽输入电压范围:8V 40V

Ø  260kHz 固定频率内部振荡器

Ø  TTL 关断能力,低功耗待机
模式

Ø  软启动和频率同步

Ø  热关断和电流限制保护
