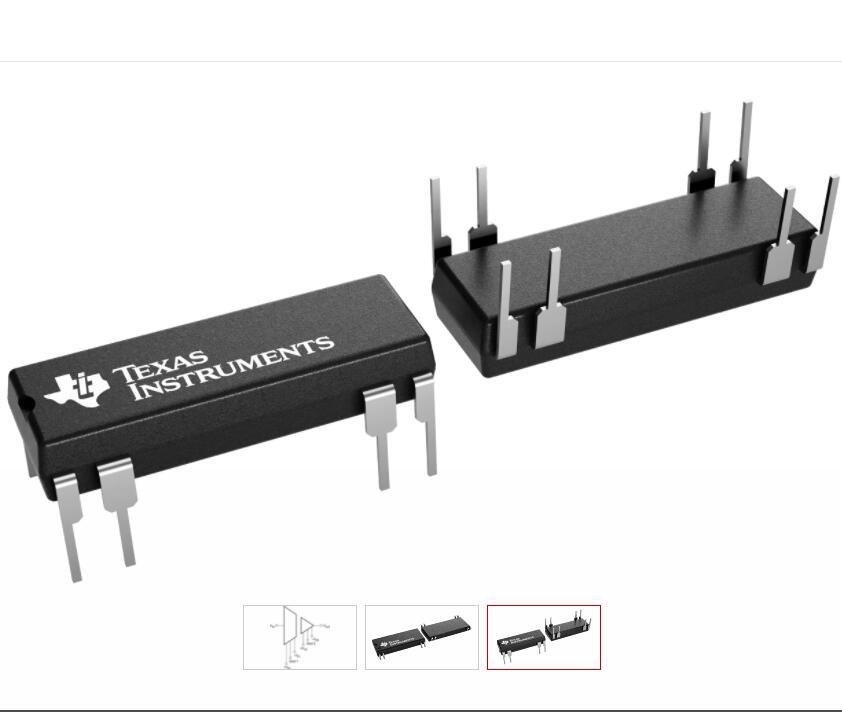

ISO124高精密隔离放大器

更新:2022-3-25 16:41:47      点击:
  • 产品品牌   TI德州仪器
  • 产品型号   ISO124
  • 产品描述   ISO124 易于使用。无需外部组件即可运行。以下是其重要规格:最大 0.010% 的非线性值、50kHz 信号带宽和 200μV/°C VOS 漂移...

PDF下载 询价 申请样品

产品介绍

ISO124高精密隔离放大器

器件型号

包装数量 | 包装

封装 | 引脚

工作温度范围 (°C)



ISO124P

25 | 管子

PDIP   (NVF) | 8

-25 到   85


ISO124U

20 | 管子

SOIC   (DVA) | 8

-25 到   85


ISO124U/1K

1,000 | T&R

SOIC   (DVA) | 8

-25 到   85




Ø  100% 经过高电压击穿测试

Ø  额定 1500Vrms

Ø  高 IMR:频率 60Hz 时为 140dB

Ø  非线性:0.010%(最大值)

Ø  双极运算:VO = ±10V

Ø  封装:PDIP-16 和 SOIC-28

Ø  易用性:固定单位增益配置

Ø  电源范围:±4.5V 至 ±18V

ISO124 是一款高精度隔离放大器,该放大器采用了全新的占空比调制-解调技术。信号以数字的形式通过 2pF 差动电容隔离层进行传输。通过数字调制,其隔离层特点不但不会影响信号完整性,而且为隔离层提供出色的可靠性和优秀的高频瞬变抗扰性。两种隔离层电容器都嵌入到封装的塑料主体内。

ISO124 易于使用。无需外部组件即可运行。以下是其重要规格:最大 0.010% 的非线性值、50kHz 信号带宽和 200μV/°C VOS 漂移。ISO124 器件提供 ±4.5V 至 ±18V 的电源范围,±5mA(采用 VS1 时)和 ±5.5mA(采用 VS2 时)静态电流,广泛适用于各种 应用。

ISO124 采用 16 引脚 PDIP 和 28 引线 SOIC 塑料表面贴装封装。
