MAX1452低成本、高精度传感器信号调理器

更新:2021-12-9 14:25:29      点击:
  • 产品品牌   MAXIM
  • 产品型号   MAX1452
  • 产品描述   MAX1452是一款高度集成的模拟传感器信号处理器,优化于工业和过程控制中采用阻性元件的传感器。MAX1452具有放大、校准和温度补偿功能,可以逼进传感器所固有的可重复指标...

PDF下载 询价 申请样品

产品介绍

MAX1452低成本、高精度传感器信号调理器

MAX1452评估版

MAX1452EVSYS

MAX1452BEVKIT

MAX1452是一款高度集成的模拟传感器信号处理器,优化于工业和过程控制中采用阻性元件的传感器。MAX1452具有放大、校准和温度补偿功能,可以逼进传感器所固有的可重复指标。全模拟信号通道在不会在输出信号引入量化噪声,利用集成的16位数模转换器(DAC)实现数字化校正。用16位DAC对信号的偏移量和跨度校准,赋予了传感器产品真正的可互换性。

MAX1452结构包含可编程传感器激励、16级可编程增益放大器(PGA)、768字节(6144位)内部EEPROM、四个16位DAC、一个独立的运算放大器以及内部温度传感器。除偏移量和跨度补偿外,MAX1452还利用偏移温度系数(TC)和跨度温度系数(FSOTC)提供独特的温度补偿,在提供灵活性的同时降低了测试成本。

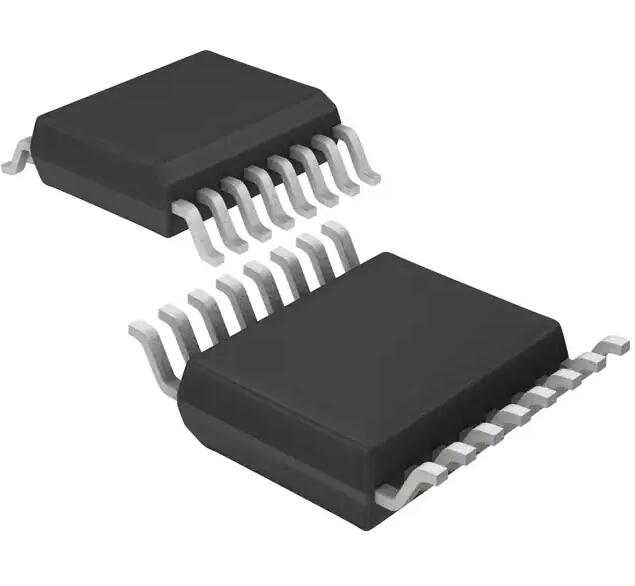

MAX1452为16引脚SSOP/TSSOP封装和24引脚TQFN封装,工作在商业级、工业级和汽车级温度范围。

主要特征

Ø  单芯片、集成模拟信号通路缩短高精度传感器完备方案的设计时间且节省空间

Ø  具有放大、校准和温度补偿功能

Ø  全模拟信号通路

Ø  适用于输出灵敏度从4mV/V至60mV/V的传感器

Ø  单引脚数字编程

Ø  无需外部调整元件

Ø  16位失调和跨距校准分辨率

Ø  支持电流桥和电压桥激励

Ø  150μs快速阶跃响应

Ø  内置独立的运算放大器

Ø  内置查找表,支持多点校准温度修正,提高系统性能

Ø  Secure-Lock™防止破坏数据

Ø  2mA低耗流简化4–20mA应用中的电源设计

Ø  加速度传感器

Ø  湿度传感器

Ø  压力校准与控制

Ø  压力传感器

Ø  阻性传感器

Ø  应变仪

Ø  变送器与发送器

传感器信号调节器的参数规格

传感元件

PRT
  电阻桥
  应变计

PGA增益

39 到 234(16 个增益)

校准方法

从内部 EEPROM 更新的内部 DAC

准确度(%FSO)(最大值)

0.1

输出类型

模拟

I CC (mA)(典型值)

2

IBRIDGE (mA)

0.5 到 2.0

DAC/ADC

16 位 DAC

V电源 (V)

4.5 到 5.5

封装/引脚

SSOP/16
  TQFN/24
