ISO7041 低功耗四通道数字隔离器

描述

ISO7041 器件是一种可用于隔离 CMOS 或 LVCMOS 数字 I/O 的低功耗多通道数字隔离器。每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧化硅 (SiO2) 绝缘栅相隔离。基于边缘的创新架构与开关键控调制方案相结合，使这些隔离器具有低的功耗，同时符合 UL1577 规定的 3000VRMS 隔离额定值。该器件的每通道动态电流消耗低于 120μA/Mbps，并且 3.3V 时每通道静态电流消耗为 3.5μA，从而允许在功耗和热性能受限的系统设计中使用 ISO7041。

该器件可在低至 2.25V 和高达 5.5V，并可在隔离栅的每一侧采用不同电源电压的情况下实现完整功能。四通道隔离器采用 16-QSOP 封装，具有三个正向通道和一个反向通道。 该器件具有默认输出高电平和低电平选项。如果输入功率或信号出现损失，不具有 F 后缀的 ISO7041 器件默认输出高电平，具有 F 后缀的 ISO7041F 器件默认输出低电平。有关更多信息，请参阅器件功能模式部分。

特性

Ø  低功率耗散

Ø  每通道静态电流为 3.5μA (3.3V)

Ø  100kbps 时的每通道电流为 15μA (3.3V)

Ø  1Mbps 时的每通道电流为 116μA (3.3V)

Ø  稳健可靠的隔离栅

Ø  预计寿命过 100 年

Ø  隔离额定值为 3000VRMS

Ø  CMTI 典型值为 ±100kV/μs

Ø  宽电源电压范围：2.25V 至 5.5V

Ø  宽温度范围：

Ø  2.25V 至 3.6V：-55°C 至 +125°C

Ø  3.6V 至 5.5V：-40°C 至 +125°C

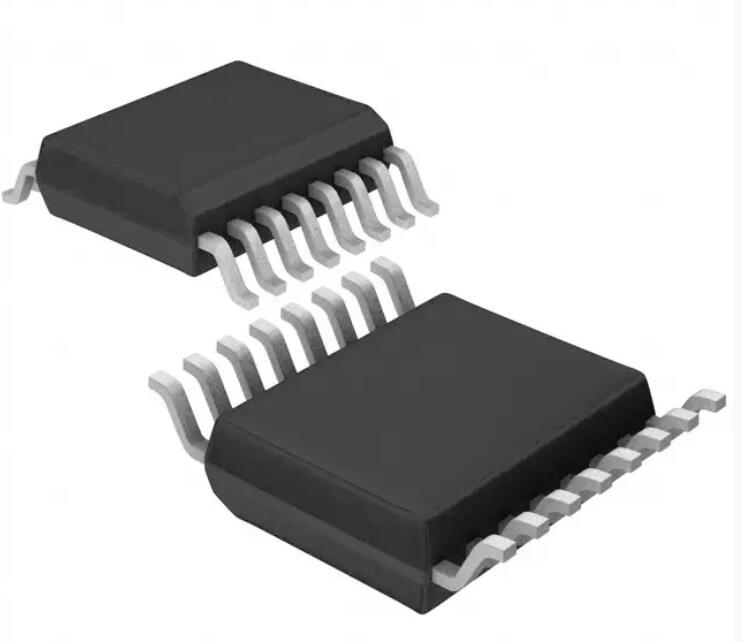

Ø  小型 16-QSOP 封装 (16-DBQ)

Ø  信号传输速率：高达 2Mbps

Ø  默认输出高电平 (ISO7041) 和低电平 (ISO7041F) 选项

Ø  优异的电磁兼容性 (EMC)

Ø  系统级 ESD、EFT 和浪涌抗扰性

Ø  ±8kV IEC 61000-4-2 跨隔离栅接触放电保护

Ø  极低辐射

Ø  安全相关认证（计划）：

Ø  UL 1577 组件认证计划

Ø  DIN V VDE V 0884-11

Ø  CQC、TUV 和 CSA 认证

Ø  IECEx（IEC 60079-0 和 IEC 60079-11）和 ATEX (EN 60079-11)
