ADS1256具有PGA的24位30kSPS,8通道ADC

更新:2021-1-13 13:30:01      点击:
  • 产品品牌   TI(德州仪器)
  • 产品型号   ADS1256
  • 产品描述   ADS1255和ADS1256是极低噪声的24位模数(A / D)转换器。它们为最苛刻的应用提供了完整的高分辨率测量解决方案...

PDF下载 询价 申请样品

产品介绍

ADS1256

具有PGA的24位30kSPS,8通道Δ-ΣADC,用于工厂自动化和过程控制

零件号

包装数量

封装

工作温度范围(



ADS1256IDBR
ADS1256IDBRG4

1000

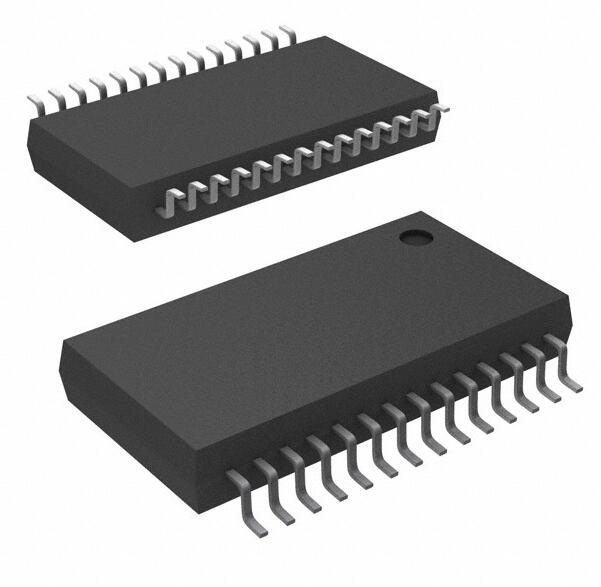

SSOP(DB) 28

-40至85


ADS1256IDBT
ADS1256IDBTG4

250

SSOP(DB) 28

-40至85




ADS1255和ADS1256是极低噪声的24位模数(A / D)转换器。它们为最苛刻的应用提供了完整的高分辨率测量解决方案。

该转换器由一个四阶Δ-Σ(ΔΣ)调制器和一个可编程数字滤波器组成。灵活的输入多路复用器处理差分或单端信号,并包括用于验证连接到输入的外部传感器的完整性的电路。可选的输入缓冲器极大地增加了输入阻抗,低噪声可编程增益放大器(PGA)以二进制步进提供从1到64的增益。可编程滤波器允许用户在高达23位无噪声的分辨率和高达每秒30k样本(SPS)的数据速率之间进行优化。转换器提供快速的通道循环,用于测量多路复用输入,还可以执行单次转换,仅需一个周期即可完成。

通过可兼容2线连接的SPI兼容串行接口处理通信。板上校准支持所有PGA设置的失调和增益误差的自我和系统校正。通用提供了双向数字I / O和可编程时钟输出驱动器。ADS1255封装在SSOP-20中,而ADS1256封装在SSOP-28中。

Ø  24位,无丢失码

Ø  所有数据速率和PGA设置

Ø  高达23位的无噪声分辨率

Ø  ±0.0010%非线性(最大值)

Ø  数据输出速率达30kSPS

Ø  快速通道循环

Ø  1.45kHz时18.6位无噪声(21.3有效位)

Ø  一站式转换一站式转换

Ø  带有传感器检测功能的灵活输入多路复用器

四个差分输入(仅ADS1256)

八个单端输入(仅ADS1256)

Ø  斩波稳定的输入缓冲器

Ø  低噪声PGA:27nV输入参考噪声

Ø  所有PGA设置的自我和系统校准

Ø  兼容5V的SPI™串行接口

Ø  模拟电源:5V

Ø  数字电源:1.8V至3.6V

Ø  正常模式下低至38mW

Ø  待机模式下为0.4mW
