DAC7760IPWPR4-20mA 12位 单通道 可编程电流/电压输出DAC

更新:2021-8-26 22:39:56      点击:
  • 产品品牌   TI(德州仪器)
  • 产品型号   DAC7760
  • 产品描述   DAC7760和DAC8760是低成本,高精度,完全集成的,12位和16位的数字-模拟设计为满足工业过程控制应用的要求转换器(DAC)...

PDF下载 询价 申请样品

产品介绍

只做自己库存!

              注意:此货只出整盘,北京可来公司看货,验货。


DAC7760适用于4-20mA电流环路应用的12位,单通道,可编程电流/电压输出DAC

型号

包装数量

封装

工作温度范围(

DAC7760IPWP

60 | 管子

HTSSOP(PWP) | 24

-40至125

DAC7760IPWPR

2,000 | 大T&R

HTSSOP(PWP) | 24

-40至125

DAC7760IRHAR

2,500 | 大T&R

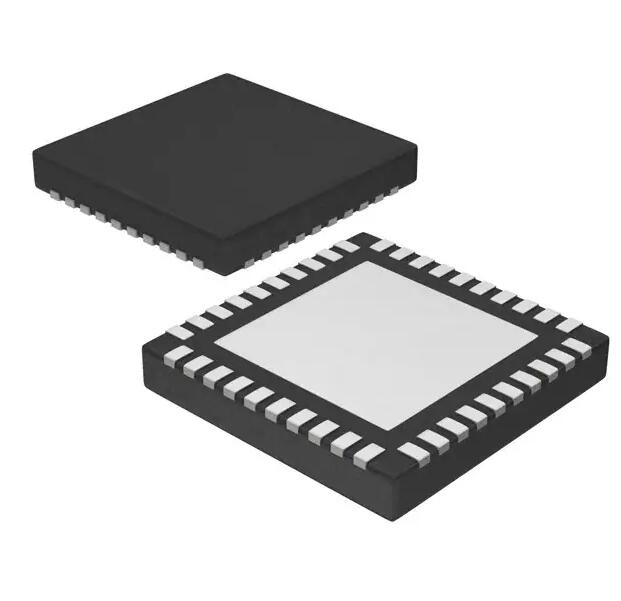

VQFN(RHA) | 40

-40至125

DAC7760IRHAT

250 | 小T&R

VQFN(RHA) | 40

-40至125



特点

Ø  电流输出:4 mA至20 mA;
0 mA至20 mA; 0 mA至24 mA

Ø  电压输出

Ø  0 V至5 V; 0 V至10 V; ±5 V; ±10伏

Ø  0 V至5.5 V; 0 V至11 V; ±5.5 V; ±11 V
(超出范围的10%)

Ø  最大±0.1%FSR总未调整误差(TUE)

Ø  DNL:最大值±1 LSB

Ø  同时输出电压和电流

Ø  内部5V参考电压(10 ppm /°C,最大值)

Ø  内部4.6V电源输出

Ø  可靠性特点:

Ø  CRC检查和看门狗定时器

Ø  温度报警

Ø  开路报警,短路电流限制

Ø  宽温度范围:–40°C至125°C

Ø  6mm×6mm 40引脚VQFN和24引脚HTSSOP封装

应用

Ø  4mA至20mA电流环路

Ø  模拟量输出模块

Ø  楼宇自动化

Ø  环境监测

Ø  可编程逻辑控制器(PLC)

Ø  现场传感器和过程变送器

说明

DAC7760和DAC8760是低成本,高精度,完全集成的,12位和16位的数字-模拟设计为满足工业过程控制应用的要求转换器(DAC)。这些设备可被编程为电流输出,范围为4 mA至20 mA,0 mA至20 mA或0 mA至24 mA。或作为电压输出,范围为0 V至5 V,0 V至10 V,±5 V或±10 V,超量程为10%(0 V至5.5 V,0 V至11 V,±5.5 V ,或±11 V)。电流和电压输出可在同时由单个数据寄存器控制的同时启用。

这些器件具有上电复位功能,以确保在已知状态(IOUT和VOUT均被禁用且处于Hi-Z状态)上电。如果使能了输出,则CLR和CLR-SEL引脚将电压输出设置为零电平或中电平,并且将电流输出设置为范围的低端。可以对零和增益寄存器进行编程,以对最终系统中的器件进行数字校准。输出摆率也可以通过寄存器编程。这些设备可以在电流输出上叠加一个外部HART®信号,并且可以使用10V至36V的单电源或高达±18V的双电源工作。所有版本均提供6mm×
6的版本-mm 40引脚VQFN和24引脚HTSSOP封装。
